氣相色譜儀基礎知識（六、檢定）

1、 檢定環境

環境溫度：5℃～35℃

環境相對濕度：20％～80％

室內不得存放與實驗無關的易燃、易爆和強腐蝕性的物質，無強烈的機械振動和電磁干擾。

2、儀器安裝要求

儀器應平穩而牢固地安置在工作臺上，電纜線的接插件緊密配合，接地良好。

氣體管路應使用不銹鋼管、銅管、聚四氟乙烯管、尼龍管，禁止使用一般的橡皮管。

3、檢定設備

秒表：分度值＜0.03s。

注射器：滿量程10ul,需校準，校準方法見附錄A

空盒氣壓表：測量范圍800hPa～1,060hPa,測量不確定度≤2.0hPa。

流量計：測量不確定度≤1％。

鉑電阻溫度計：(Pt100)準確度≤0.3℃。

數字多用表：電壓測量不確定度5μV，電阻測量不確定度0.04Ω(電流1mA)，或色譜儀檢定專用測量儀。

4、標準物質

苯-甲苯溶液；

正十六熔-異辛烷溶液；

甲基對硫磷-無水乙醇溶液；

丙體六六六-異辛烷溶液；

偶氮苯-馬拉硫磷-異辛烷溶液；

氮(氦、氫)中甲烷標準氣體。

1、一般檢查檢查

1.1儀器應有下列標志；儀器名稱、型號、制造廠名、出廠日期和出廠編號，國內制造的儀器應標注制造計量器具許可證標志。

1.2 在正常操作條件下，用試驗液檢查氣源至儀器所有氣體通過的接頭，應無泄漏。

1.3 儀器的各調節旋鈕、按鍵，開關、指示燈工作正常。

2、載氣流速穩定性檢定

     選擇適當?shù)妮d氣流速，待穩定后，用流量計測量，連續測量6次，其平均值的相對標準偏差不大于1％。

3、溫度檢定

3.1  柱箱溫度穩定性檢定

    把鉑電阻溫度計連線連接到數字多用表(色譜儀檢定專用測量儀)上，然后把溫度計的探頭固定在柱箱的中部，設定柱箱溫度為70℃，加熱升溫，待溫度穩定后，觀

察10min，每變化一個數記錄一次，求出數字多用表最大值與最小值所對應溫度差值，其差值與10min內溫度測量的算術平均值的比值，即為柱箱溫度穩定性。

3.2  程序升溫重復性檢定

  按3.1的檢定條件和檢定方法進行程序升溫重復性檢定。選定初溫50℃，終溫200℃.升溫速率10℃/min左右。待初溫穩定后，開始程序升溫，每分鐘記錄數據一次，直至終溫穩定。此實驗重復2～3次，求出相應點的最大相對偏差，其值≤2％。結果按下式計算。

相對偏差＝

式中；t_max——相應點的最大溫度(℃)；

t_min——相應點的最小溫度(℃)；

t———相應點的平均溫度(℃)。

4、衰減器換檔誤差檢定

在各檢測器性能檢定條件下，檢查與檢測器相應的衰減器的誤差，待儀器穩定后，把儀器的信號輸出端連接到數字多用表(或色譜儀檢定專用測量儀)上，在衰減為1時，測量一個電能值，再把衰減置于2，4，8……直至實際使用的最大檔，測量其電壓，相鄰二檔的誤差應小于1％。

5、TCD性能檢定

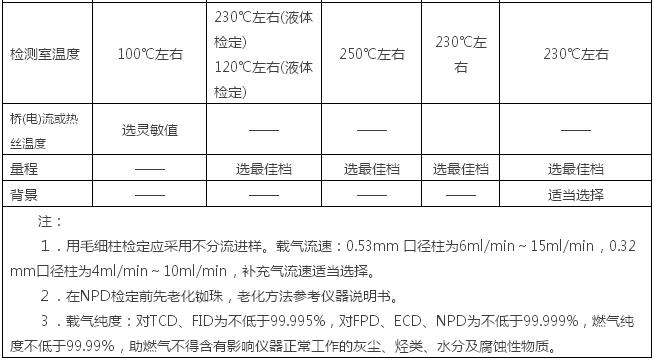

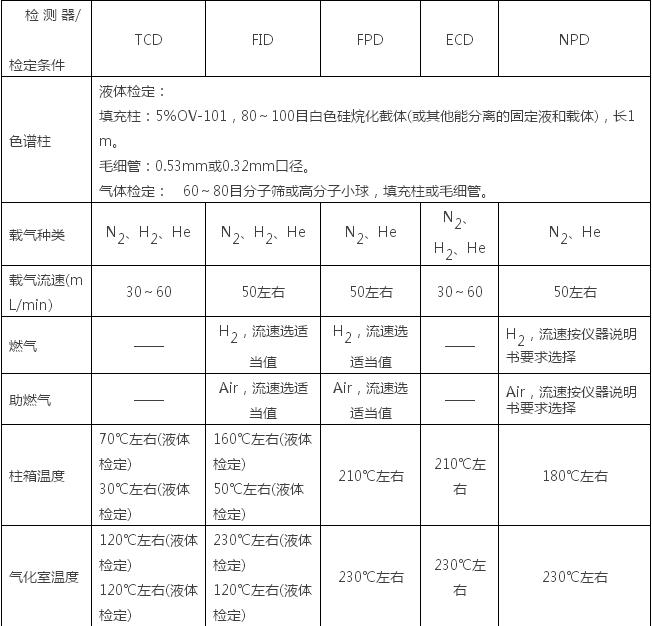

5.1檢定條件見下表2

5.2　基線噪聲和基線漂移檢定

按表２的檢定條件，選擇靈敏檔，設定橋流或熱絲溫度、待基線穩定后，調節輸出信號至記錄圖或顯示圖的中部，記錄基線半小時，測量并計算基線噪聲和基線漂移。

5.3　靈敏度檢定

根據儀器的總體用途，可按下面方法進行檢定。

用液體標準物質檢定：

　　按上表的檢定條件，待基線檢定后，用校正的微量注射器，注入1～2μL5mg/mL或50mg/mL的苯—甲苯溶液，連續進樣六次，記錄苯峰面積。

用氣體標準物質檢定：

按表上的檢定條件，進入1μmoL/moL的CH₄/N₂，CH₄/N₂或CH₄/He標準氣體，連續進校六次，記錄甲烷的面積。

5.4 靈敏度的計算：

　　　　　　　　　...（1）　　　　　

式中：S_TCD——TCD靈敏度(mV·ml/mg)；

A——苯峰或甲烷峰面積算術平均值(mV·min)；

W——苯或甲烷的進樣量；

F_C——校正后的載氣流速(ml/min)。

用記錄器記錄峰面積時，苯峰或甲烷峰的半峰寬不小于5mm，峰高不低于記錄器滿量程的60%，（1）式中的峰面積A按(2)式計算。

　　A＝1.065C₁C₂A₀K ...（2）

式中：A——苯峰或甲烷峰面積

C₁——記錄器靈敏度

C₂——記錄器紙速的倒數

A₀——實測峰面積的算術平均值

K——衰減倍數。

6、 FID性能檢定

6.1基線噪聲和基線漂移檢定:

按表2的檢定條件，選擇較靈敏檔，點火并待基線穩定后，調節輸出信號至記錄圖或顯示圖中部，記錄半小時，測量并計算基線噪聲和基線漂移。

6.2 檢測限檢定:

根據儀器的具體用途，可按下面方法進行檢定。

用液體標準物質檢定:

　　按表2的檢定條件，使儀器處于最佳運行狀態，待基線穩定后，用微量注射器注入1～2μl，濃度為100ng/μl或1,000ng/μl的正十六烷－異辛烷溶液，連續進樣六次，記錄正十六烷峰面積。

用氣體標準物質檢定：

按表2的檢定條件，進入100μmol/mol的CH₄/N₂標準氣體，連續進樣６次，記錄甲烷峰面積。

6.3 檢測限的計算：

　　　　　　　　... (4)

式中：D_FID——FID檢測限(g/s)；

        N——基線噪聲(A)

        W——正十六烷或甲烷的進樣量；

        A——正十六烷或甲烷峰面積的算術平均值(A·s)。

7、FPD性能檢定

7.1 基線噪聲和基線漂移檢定：

     按表2的檢定條件，測量方法與6.1相同。

7.2 檢測限檢定：

     按表2 的檢定條件，使儀器處于最佳運行狀態，待基線穩定后，用微量注射器注入濃度為10ng/μl 的甲基對硫磷-無水水乙醇溶液，進樣1μl～2μl，連續進校六次，記錄硫或磷的峰面積。

7.3 檢測限的計算：

式中：    D_FPD——FPD對硫磷或磷的檢測限(g/s)；

N——基線噪聲(mV)

A——磷峰面積的算術平均值(mV·s)

W——甲基對硫磷的進校量

h——硫的峰高(mV)

W_1/4——硫的峰高1/4處的峰寬；8、 ECD性能檢測

8.1  基線噪聲和基線漂移檢定

   按表2 的檢定條件，選擇較靈敏檔，調節輸出信號至記錄圖或顯示圖的中部，待基線穩定后，記錄半小時。測量并計算基線噪聲和基線漂移。

8.2  檢測限檢定

   按表2 的檢定條件，使儀器處于最佳工作狀態，待基線穩定后，用微量注射注射器注入濃度為0.1ng/μl  的丙體六六六-異辛烷溶液。進樣1～2μl，連續進樣6次，記錄丙體六六六峰面積。

8.3 檢測限的計算

式中：D
